Régulateur PID compact 32×74 mm
Entrée universelle, programmation NFC, option RS485

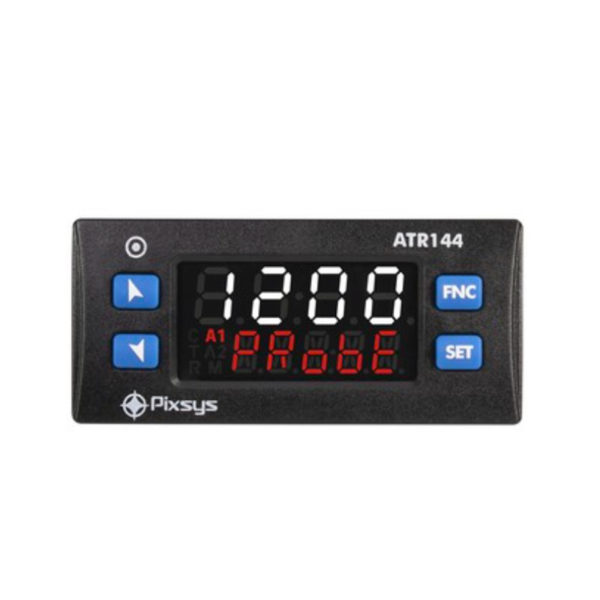

L’ATR144 de Pixsys est un régulateur PID au format 32×74 mm qui reprend les standards de la gamme Blue Line. Son affichage blanc à fort contraste reste lisible en environnement industriel, et sa fonction d’aide défilante guide l’opérateur directement sur la face avant.
L’entrée analogique accepte les thermocouples K, S, R, J, T, E, N et B, les thermorésistances PT100, PT500, PT1000, Ni100 et Ni120, les thermistances PTC et NTC, ainsi que les signaux process 0…10 V, 0/4…20 mA et 0…60 mV. Un même modèle couvre donc la plupart des capteurs du parc existant.
Avec l’application MyPixsys (Android et iOS), le régulateur se configure depuis un smartphone par NFC, sans câblage et sans mettre l’appareil sous tension. Les paramètres se préparent en atelier ou se dupliquent en série en quelques secondes.
La version ATR144-ABC dispose de 2 relais 5 A. La version ATR144-ABC-T conserve 1 relais et ajoute un port RS485 isolé en Modbus RTU pour remonter les mesures vers un automate ou une supervision.
Malgré son format réduit, l’ATR144 intègre le double PID chaud/froid, le soft-start, la logique ouvert/fermé pour vannes motorisées et une alarme de rupture de boucle.
DYNATIME SA distribue les régulateurs Pixsys en Suisse et vous aide à choisir entre les versions avec ou sans communication. Découvrez aussi notre offre complète en régulation de température, ou contactez-nous pour un conseil technique ou une offre.
| Dimensions | 74 x 32 x 53 mm |
|---|---|
| Alimentation | 24…230 VAC/DC ±10 %, 50/60 Hz (isolation galvanique 2,5 kV) |
| Consommation | 5 W/VA |
| Affichage | 4 digits blancs 0,38″ + 5 digits rouges 0,28″, 6 LED |
| Matériaux | Boîtier et face avant : PC UL94V2 autoextinguible |
| Poids | Env. 120 g |
| Indice de protection | Face avant IP65, boîtier et borniers IP20 |
| Conditions d’utilisation | 0 à 45 °C, 35 à 95 % HR, altitude max. 2000 m |
| Certifications | CE, UL |
| Entrée analogique | 1 entrée, résolution 16 bits |
|---|---|
| Thermocouples | K, S, R, J, T, E, N, B (compensation de soudure froide -25 à 85 °C) |
| Thermorésistances | PT100, PT500, PT1000, Ni100, Ni120, PTC 1K, NTC 10K, NTC 2252 |
| Signaux process | 0…1/5/10 V (50 000 points), 0/4…20 mA (40 000 points), 0…60 mV (25 000 points) |
| Potentiomètre | 1…150 kΩ (50 000 points) |
| Précision | ±0,2 % pleine échelle ±1 digit à 25 °C |
| Entrées numériques | 2 PNP (1 avec PT100) |
| Temps d’échantillonnage | Programmable jusqu’à 2,1 ms (470 Hz) |
| ATR144-ABC | 1 entrée analogique, 1 E/S numérique, 2 relais 5 A 250 VAC |
|---|---|
| ATR144-ABC-T | 1 entrée analogique, 1 E/S numérique, 1 relais 5 A 250 VAC, RS485 isolé (1200 à 115 200 bauds) |
| Sortie SSR | 1 sortie 12 VDC, 25 mA max. |
| Sortie auxiliaire | 12 VDC, 30 mA max. pour alimentation capteur |
| Algorithmes de régulation | ON/OFF avec hystérésis, P, PI, PID, PD à temps proportionnel |
|---|---|
| Réglage | Manuel ou automatique (autotuning) |
| Modes d’alarme | Absolue/seuil, bande, écart haut/bas, réarmement manuel et retard d’activation en option, alarme de rupture de boucle |
| Double PID | Chaud/froid |
| Soft-start | Gradient en degrés/heure ou pourcentage de sortie fixe |
| Logique ouvert/fermé | Pour vannes motorisées |
| Configuration | NFC (app MyPixsys), micro USB et logiciel MyPixsysLab, Memory Card, codes EASY-UP |
| Protection des données | Verrouillage des consignes, accès aux paramètres par mot de passe |
