Pupitres opérateurs tactiles 4,3″ à 15″ avec automate logiciel
Programmation IEC 61131-3, Ethernet, RS485, CAN
Les terminaux de la série TD de Pixsys réunissent un pupitre opérateur tactile et un automate logiciel (Soft PLC). Une seule unité gère l’interface graphique et la logique de la machine, ce qui réduit le matériel, le câblage et le coût de l’automatisation.

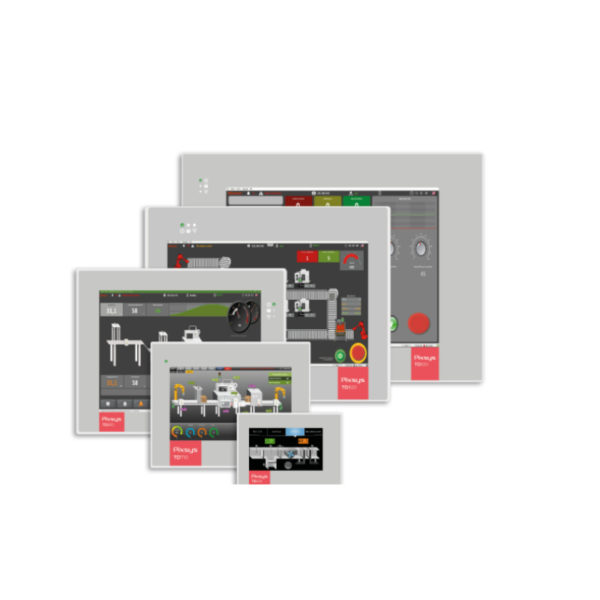

La série couvre les formats TD410 (4,3″), TD710 (7″), TD810 (10″), TD820 (12″) et TD830 (15″), avec écran TFT tactile résistif et processeur ARM Cortex-A8 à 1 GHz avec accélérateur graphique.
La logique se programme avec LogicLab dans les langages ST, IL, FBD, SFC et LADDER, et l’interface graphique vectorielle avec Movicon. Ports Ethernet, RS485 et CAN isolés, Modbus RTU/TCP et CANopen.
Jusqu’à deux cartes ETD1644 se connectent à l’arrière du pupitre pour ajouter des entrées et sorties analogiques et numériques. Boîtier aluminium robuste, kit VPN en option.
DYNATIME SA distribue les produits Pixsys en Suisse et vous aide à définir l’architecture de commande de votre machine. Pour un nouveau projet, contactez-nous pour valider le modèle le plus adapté. Découvrez notre offre en automation.
| Modèles | TD410 4,3″ 480 x 272, TD710 7″ 800 x 480, TD810 10″ 800 x 600, TD820 12″ 1280 x 800, TD830 15″ 1024 x 768 |
|---|---|
| Écran | TFT, tactile résistif |
| Processeur | ARM Cortex-A8 1 GHz, accélérateur graphique |
| Système | Windows Embedded Compact 7 |
| Programmation | LogicLab IEC 61131-3 (ST, IL, FBD, SFC, LADDER), Movicon |
| Communication | 2 x Ethernet, RS485 et CAN isolés, USB ; Modbus RTU/TCP, CANopen |
| Extension | Jusqu’à 2 cartes d’E/S ETD1644 |
| Alimentation | 24 VDC (TD710 : 6,5 W) |
| Indice de protection | Face avant IP65 |
| Options | Kit VPN |
