Carte d’entrées/sorties enfichable à l’arrière des HMI Pixsys
E/S analogiques et numériques via RS485 Modbus ou CANopen

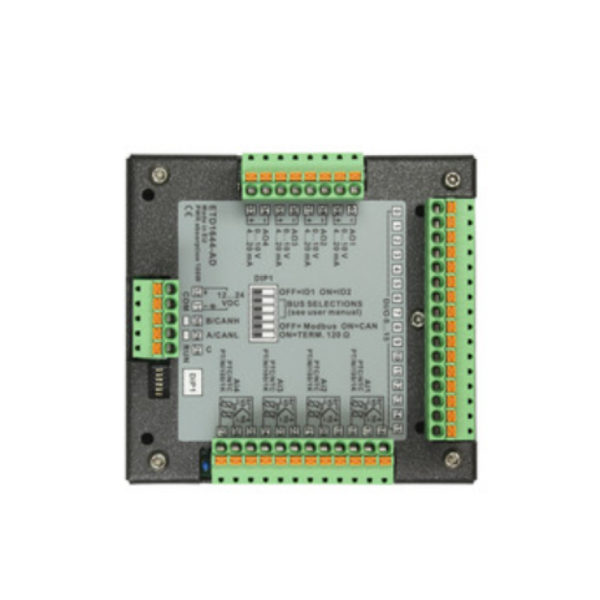

L’ETD1644 de Pixsys est une carte d’entrées/sorties qui se connecte à l’arrière des HMI Soft PLC de la marque. Elle permet d’acquérir et de piloter des signaux analogiques et numériques directement au niveau du pupitre, sans module déporté.
La carte se monte par connexion directe à l’arrière du panneau. Jusqu’à deux ETD1644 peuvent équiper un même terminal, pour une machine compacte entièrement gérée par le HMI.
La communication avec le Soft PLC passe par la liaison série RS485 en Modbus RTU ou par le bus CANopen.
Boîtier en acier chromé RAL 7016, 87 x 93 x 35 mm, environ 200 g, certifications CE et UL.
DYNATIME SA distribue les produits Pixsys en Suisse et vous conseille sur la configuration des E/S de votre terminal. Voir aussi les HMI Pixsys série TD et notre offre en automation.
| Fonction | Carte d’E/S analogiques et numériques pour HMI Pixsys |
|---|---|
| Montage | Enfichable à l’arrière du pupitre, jusqu’à 2 cartes |
| Communication | RS485 Modbus RTU ou CANopen |
| Dimensions | 87 x 93 x 35 mm |
| Boîtier | Acier chromé 10/10, RAL 7016 |
| Poids | Env. 200 g |
| Indice de protection | Boîtier et borniers IP20 |
| Conditions d’utilisation | 0 à 45 °C, 35 à 95 % HR |
| Certifications | CE, UL |
