Régulateur PID enfichable sur relais statique
Pour systèmes multizones pilotés en RS485 Modbus

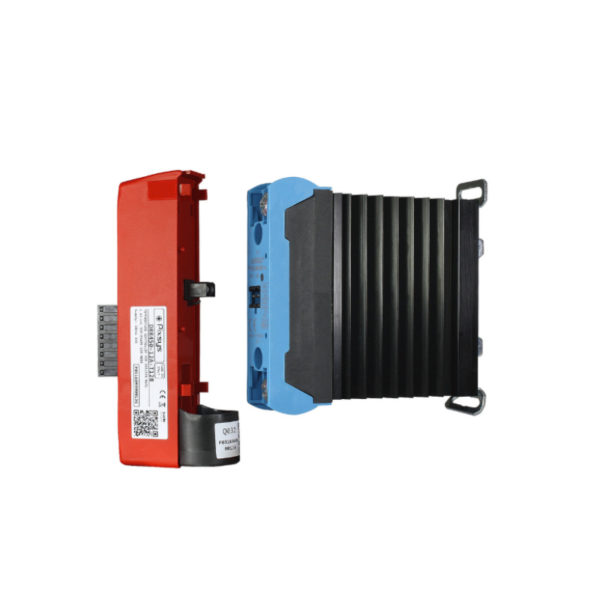

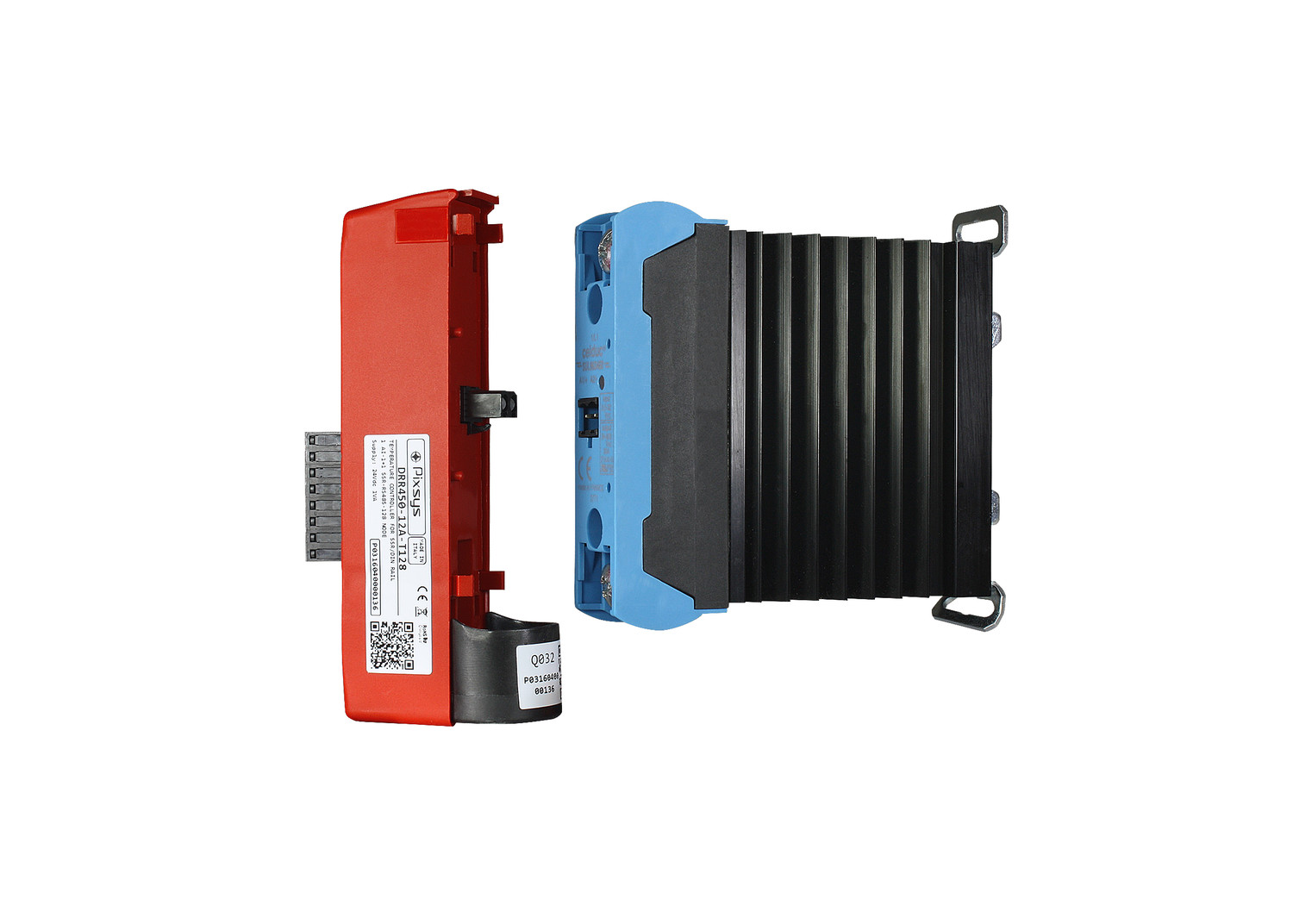

Le DRR450 de Pixsys est un thermorégulateur PID sans afficheur, conçu pour être enfiché directement sur un relais statique (SSR) monophasé. Chaque zone de chauffe dispose ainsi de son propre régulateur, piloté et supervisé à distance par la liaison série.
La connexion directe au module de puissance supprime le câblage de commande entre régulateur et SSR. Le module de 22,5 mm se monte sur rail DIN, ce qui permet d’aligner de nombreuses zones dans une armoire compacte.
Le transformateur de courant intégré surveille le courant consommé par la résistance et déclenche une alarme en cas de rupture ou de défaut, une information précieuse sur les machines à nombreuses zones de chauffe.
Chaque DRR450 communique en Modbus RTU esclave, jusqu’à 128 nœuds sur la ligne. Les consignes, mesures et alarmes sont gérées par l’automate, le pupitre opérateur ou la supervision.
En plus de la commande du SSR, une seconde sortie 24 VDC est disponible pour une alarme ou pour la fonction double PID chaud/froid.
DYNATIME SA distribue le DRR450 en Suisse et vous conseille sur l’architecture multizone, le choix des relais statiques et la communication avec votre automate. Voir aussi notre offre de régulation de température.
| Code de commande | DRR450-12A-T128 |
|---|---|
| Format | Module 22,5 mm série ESUC, montage rail DIN EN50022 |
| Compatibilité | Relais statiques monophasés Celduc série SU |
| Alimentation | 24 VDC ±10 % (isolation galvanique 2,5 kV) |
| Consommation | 1 W/VA |
| Affichage | Aucun (configuration et supervision par liaison série) |
| Matériaux | Boîtier polycarbonate V0 |
| Poids | Env. 75 g |
| Indice de protection | Boîtier et borniers IP20 |
| Conditions d’utilisation | 0 à 45 °C, 35 à 95 % HR |
| Certifications | CE |
| Entrée analogique | 1 entrée thermocouple K, J, T, E (résolution 13 bits) |
|---|---|
| Compensation de soudure froide | Automatique, 0 à 50 °C |
| Précision | ±0,2 % pleine échelle à 25 °C |
| Entrée transformateur de courant | 1 entrée 50 mA intégrée |
| Commande SSR | 1 sortie 5 VDC, 20 mA max. vers le relais statique |
|---|---|
| Sortie auxiliaire | 1 sortie 24 VDC, 50 mA max. sur bornier (alarme ou froid) |
| Communication | RS485, 1200 à 115 200 bauds, Modbus RTU, jusqu’à 128 nœuds |
| Algorithmes de régulation | ON/OFF avec hystérésis, P, PI, PID, PD à temps proportionnel |
|---|---|
| Réglage | Manuel ou automatique (autotuning) |
| Modes d’alarme | Absolue/seuil, bande, écart haut/bas, réarmement manuel et retard en option, alarme de rupture de boucle |
| Double PID | Chaud/froid |
| Soft-start | Gradient en degrés/heure ou pourcentage de sortie fixe |
| Configuration | Logiciel MyPixsysLab |
