Régulateur PID 48×96 mm (1/8 DIN)
Jusqu’à 5 relais, 2 entrées analogiques, programmateur 12 segments

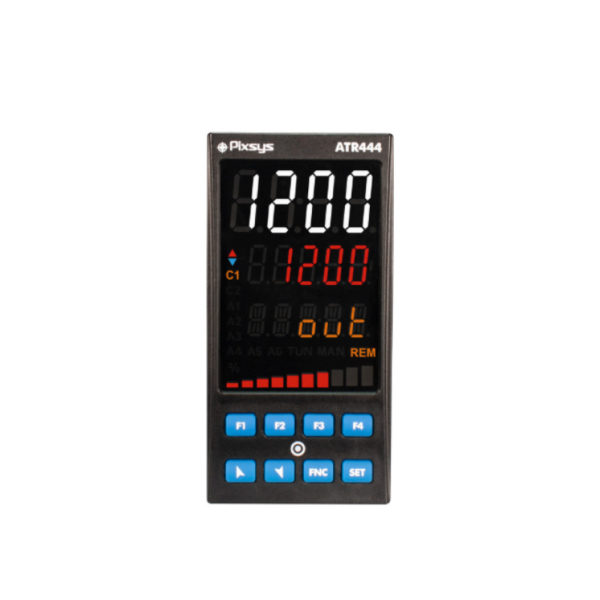

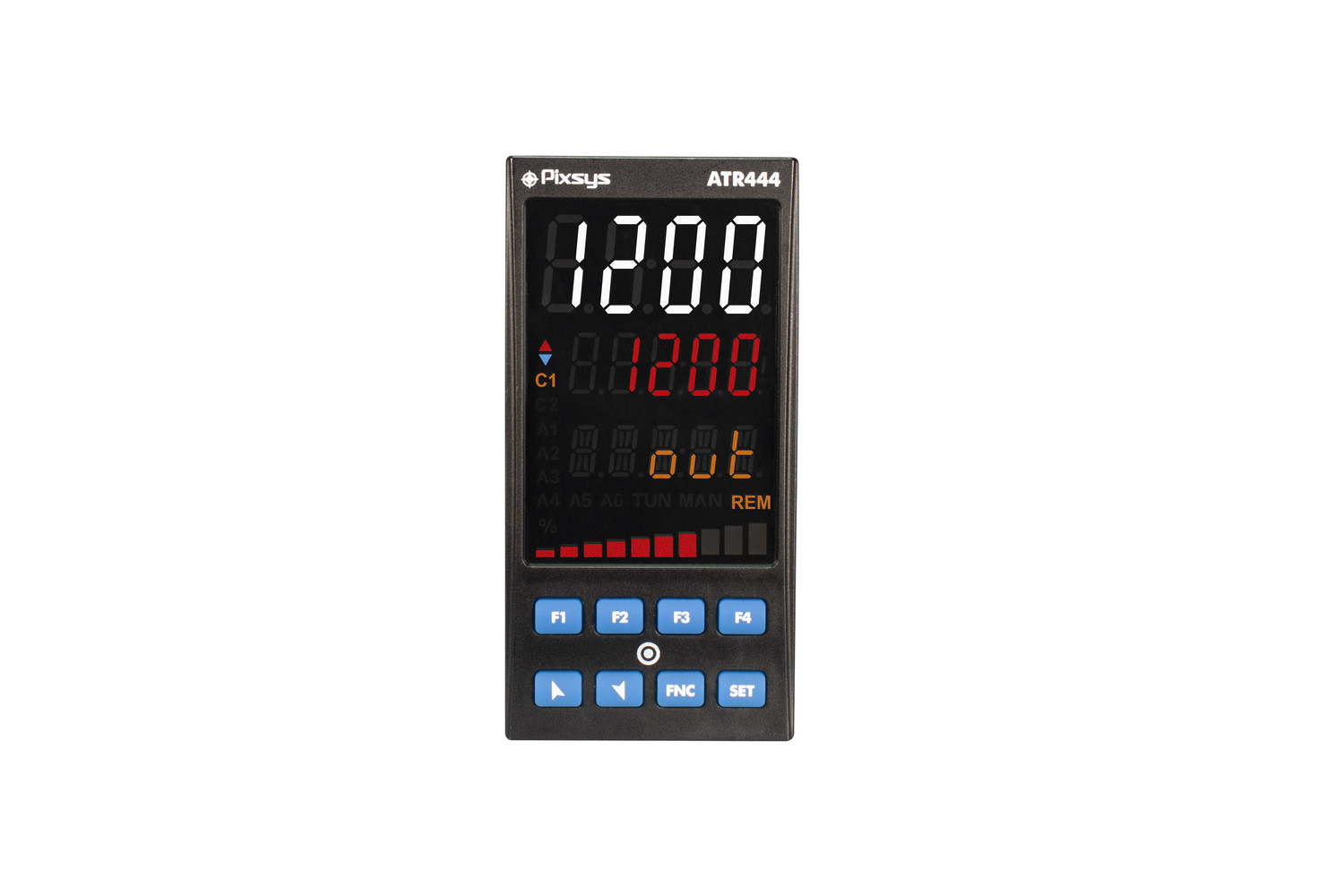

L’ATR444 de Pixsys est un régulateur PID au format 48×96 mm (1/8 DIN) destiné aux applications qui demandent davantage d’informations et de sorties. Son large afficheur alphanumérique présente la mesure, des messages d’état défilants et une aide en ligne, et son clavier de 8 touches dispose de touches de fonction programmables.
Selon la version, l’ATR444 dispose d’une ou deux entrées analogiques 16 bits, programmables pour thermocouples, thermorésistances, signaux 0…10 V, 0/4…20 mA, 0…60 mV ou potentiomètre. Les versions à deux entrées effectuent des opérations mathématiques entre les mesures.
Les sorties relais 5 A, les deux sorties SSR et les sorties analogiques 4…20 mA ou 0…10 V s’affectent à la régulation, aux alarmes ou à la retransmission de la mesure et de la consigne.
En plus de la régulation PID, l’ATR444 exécute un cycle jusqu’à 12 segments, avec fonctions d’attente en fin de segment et de reprise. Une solution simple pour les rampes de montée et de maintien en température.
La configuration se fait par NFC avec l’application MyPixsys, par micro USB avec MyPixsysLab ou par Memory Card. Les versions -T ajoutent un port RS485 isolé en Modbus RTU, compatible avec le modem IIoT Pixsys CNV580 pour la surveillance à distance.
DYNATIME SA distribue l’ATR444 en Suisse et vous aide à sélectionner la version adaptée au nombre de sorties et d’entrées de votre installation. Découvrez notre gamme complète de régulation de température ou demandez une offre.
| Dimensions | 48 x 96 x 69 mm |
|---|---|
| Alimentation | 24…230 VAC/DC ±10 %, 50/60 Hz (isolation galvanique 2,5 kV) |
| Consommation | 8 à 12 W/VA selon version |
| Affichage | 4 digits 0,63″ + 5 digits 0,39″ + 5 digits 0,33″, bargraph |
| Matériaux | Boîtier et face avant : PC UL94V2 autoextinguible |
| Poids | Env. 245 g |
| Indice de protection | Face avant IP65, boîtier et borniers IP20 |
| Conditions d’utilisation | 0 à 45 °C, 35 à 95 % HR |
| Certifications | CE, UL |
| Entrées analogiques | 1 ou 2 selon version, résolution 16 bits |
|---|---|
| Thermocouples | K, S, R, J, T, N, B (compensation de soudure froide -25 à 85 °C) |
| Thermorésistances | PT100, PT500, PT1000, Ni100, PTC1K, NTC10K |
| Signaux process | 0…10 V (50 000 points), 0/4…20 mA (40 000 points), 0…60 mV (25 000 points) |
| Potentiomètre | 1…150 kΩ (50 000 points) |
| Précision | ±0,2 % pleine échelle ±1 digit |
| Entrées transformateur de courant | 1 ou 2, 50 mA |
| Temps d’échantillonnage | Programmable jusqu’à 2,1 ms (470 Hz) |
| ATR444-13ABC | 1 entrée analogique, 4 entrées numériques, 3 relais, 1 sortie analogique |
|---|---|
| ATR444-14ABC-T | 1 entrée analogique, 2 entrées numériques, 4 relais, 1 sortie analogique, RS485 |
| ATR444-15ABC | 1 entrée analogique, 4 entrées numériques, 5 relais |
| ATR444-22ABC | 2 entrées analogiques, 4 entrées numériques, 2 relais, 1 sortie analogique |
| ATR444-24ABC-T | 2 entrées analogiques, 4 entrées numériques, 4 relais, 2 sorties analogiques, RS485 |
| Relais | 5 A 250 VAC charge résistive |
| Sorties SSR | 2 sorties 12/24 VDC, 25 mA max. |
| Sortie analogique | 4…20 mA ou 0…10 VDC (40 000 points, ±0,2 %) |
| Communication | RS485 isolé, 1200 à 115 200 bauds, Modbus RTU (versions -T), micro USB |
| Algorithmes de régulation | ON/OFF avec hystérésis, P, PI, PID, PD à temps proportionnel |
|---|---|
| Réglage | Manuel ou automatique (autotuning) |
| Modes d’alarme | Absolue/seuil, bande, écart haut/bas, réarmement manuel en option, alarme de rupture de boucle |
| Double PID | Chaud/froid |
| Soft-start | Gradient en degrés/heure ou pourcentage de sortie fixe |
| Programmateur | Cycle jusqu’à 12 segments, attente et reprise en fin de segment |
| Logique ouvert/fermé | Pour vannes motorisées |
| Configuration | NFC (app MyPixsys), logiciel MyPixsysLab, Memory Card, codes EASY-UP |
| Protection des données | Verrouillage des consignes, accès aux paramètres par mot de passe |
